IMSPost在配置CATIA五軸聯動機床后處理中的應用

IMSpost 是 Intelligent Manufacturing Software, Inc. 開發的一款世界上最先進的CAM后置處理軟件，能夠處理所有的主流CAD/CAM系統的刀位源文件，廣泛應用于數控行業自動編程軟件的后處理工作。它能將CAD/CAM的刀位(Clfiles)通過轉換輸出為數控機床能夠執行的特定的機器代碼(G/M代碼)。具有簡單操作的界面.

其操作步驟大致就分以下三步: 下面我們用比較具體的機床例題來說明IMSpost的配置過程. 一.機床模型的提出 如圖所示機床模型 機床型號: NC516U-1321 控制類型: Fanuc 15M 旋轉軸工作行程: B軸 -90 +90 C軸 -180 +180 B軸擺臂長度 150 mm 二:后置處理文件的詳細配置步驟 1.選擇控制器類型 2.選擇NC程序的公英制并確認機床所用的代碼 3.選擇機床運動類型,此處較為重要,因?yàn)槲遢S機床的運動類型各不相同,大致分為這幾種,雙轉盤,雙擺頭,轉盤加擺頭.由于機床有立式臥式之分,還有主導軸被動軸之分,因此細分下來比較復雜.但我們在做后處理文件時,只要確認了所需的運動格式,就變得很簡單了 4.移動旋轉各軸的工作范圍 5.NC程序頭所需的固定輸出格式 6.文件頭輸出的NC文件名,此處我們定義為固定輸出O1000 7.冷卻輸出命令 8.主軸輸出命令 9.換刀輸出命令 9.切削參數輸出,分三種類型 10.刀補輸出命令類型 11.鉆孔固定循環命令的輸出 12.程序結尾處的固定輸出命令 至此,整個配置流程結束,我們所需的后處理文件也已經設置完畢

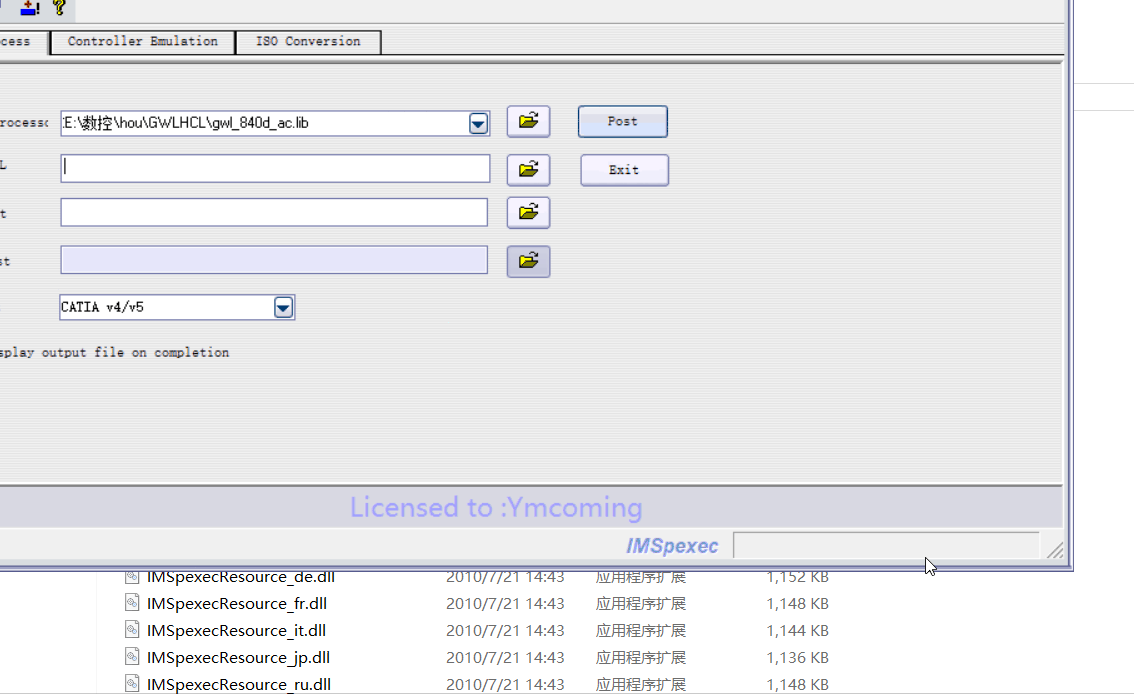

基于CATIA數控編程 的AC軸聯動龍門五軸后處理配置效果，可批量處理APT刀位文件轉換為機床G代碼。

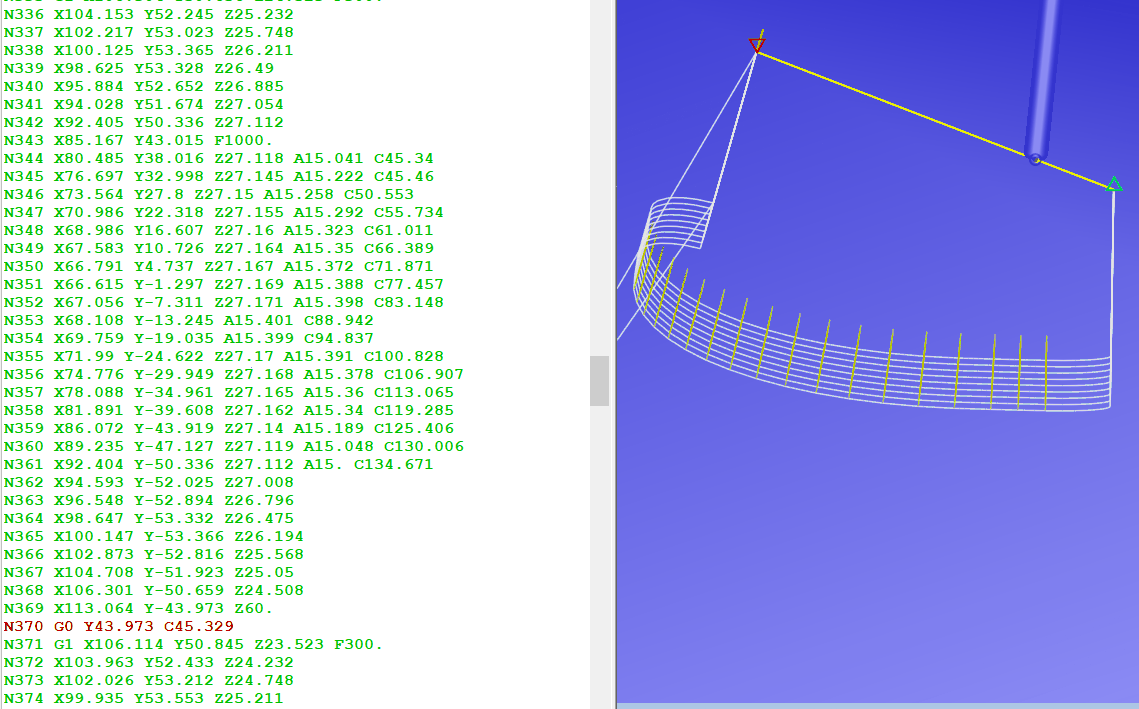

后置程序頭信息及CIMCO演示效果如下

文章由：數控車床http://www.yinchouhuanbao.com/東莞市周氏數控設備有限公司整理提供，此文觀點不代表本站觀點

以上便是IMSPost在配置CATIA五軸聯動機床后處理中的應用的介紹希望可以幫助到大家，更多的數控知識，請關注我們。
